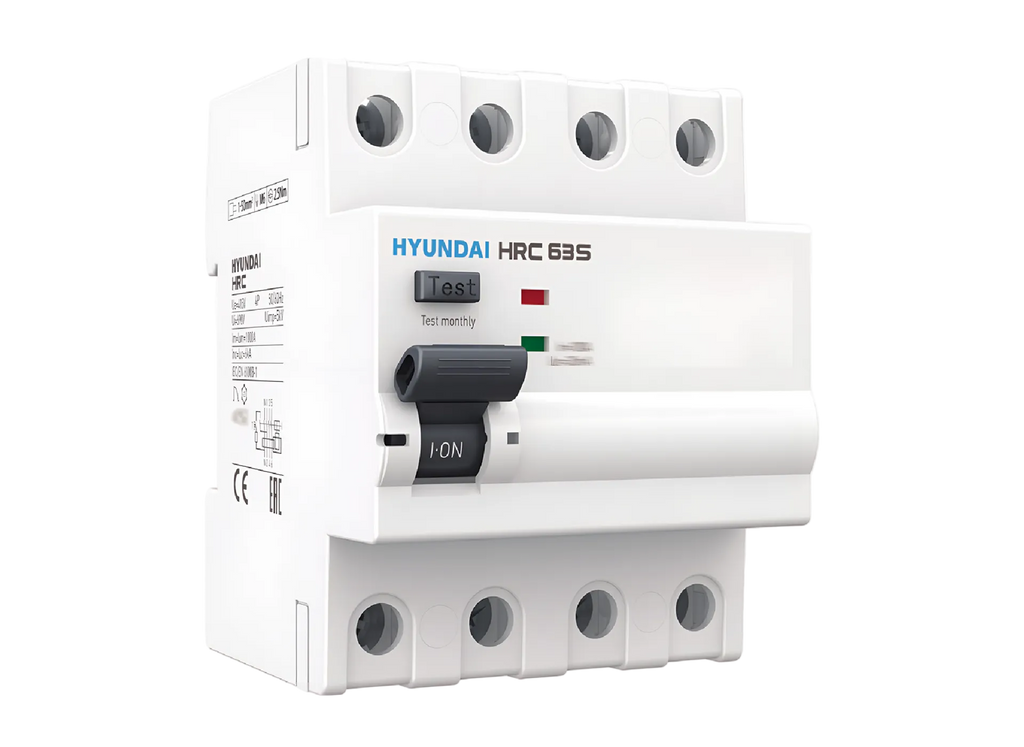

Hyundai HRC63S FI-Schutzschalter 3P+N, 30 mA, Typ A

Der Hyundai HRC63S überwacht dreiphasige Stromkreise mit Neutralleiter auf gefährliche Fehlerströme. Die vierpolige Ausführung schaltet drei Außenleiter und den links angeordneten Neutralleiter. Mit 30 mA Nennfehlerstrom ist er für den zusätzlichen Personenschutz vorgesehen und wahlweise mit 16 oder 40 A Nennstrom erhältlich.

Als Typ A erkennt der RCCB sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Ein Prüftaster ermöglicht die regelmäßige Funktionskontrolle. Zwei Anzeigen zeigen den Schaltzustand und eine Fehlerstromauslösung getrennt an.

Sie benötigen 100 mA? Zur Ausführung mit 100 mA

Vorteile

Vierpolige Ausführung für 3P+N-Stromkreise
Fehlerstromerkennung Typ A
Varianten mit 16 oder 40 A
30 mA Nennfehlerstrom
Neutralleiter links
Bedingter Kurzschlussstrom bis 10 kA
Prüftaster und getrennte Statusanzeigen
Doppelklemmen für Kabel und Sammelschiene
Montage auf 35-mm-DIN-Schiene
Geprüft nach IEC/EN 61008-1

Technische Daten

Modell	HRC63S
Referenzstandard	IEC/EN 61008-1
Polzahl	4P, für 3P+N
Neutralleiterposition	Links
Nennstrom (In)	16 oder 40 A
Nennspannung (Ue)	240/415 V AC
Nennfrequenz	50/60 Hz
Bedingter Kurzschlussstrom (Inc)	10 kA
Nennfehlerstrom (IΔn)	30 mA
Fehlerstromtyp	Typ A
Nennschaltvermögen (Im)	Mindestens 500 A
Auslösezeit	1 × IΔn < 300 ms; 5 × IΔn < 40 ms
Bemessungs-Isolationsspannung (Ui)	690 V
Bemessungsstoßspannung (Uimp)	4 kV
Dielektrische Festigkeit	2,5 kV
Elektrische / mechanische Lebensdauer	10.000 / 20.000 Schaltspiele
Betriebstemperatur	−40 °C bis +55 °C
Luftfeuchtigkeit	95 % RH
Anschlussquerschnitt (max.)	25 mm²
Anzugsmoment	2,5 Nm
Vibrationsfestigkeit	3 g
Stoßfestigkeit	40 mm freier Fall
Schutzart	IP20
Kontaktanzeige	Rot = EIN, Grün = AUS
Nettogewicht	0,310 kg

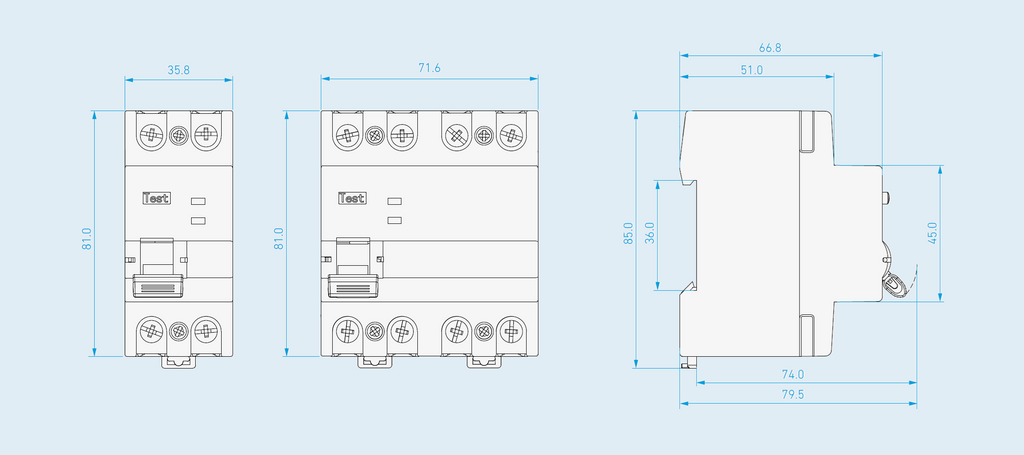

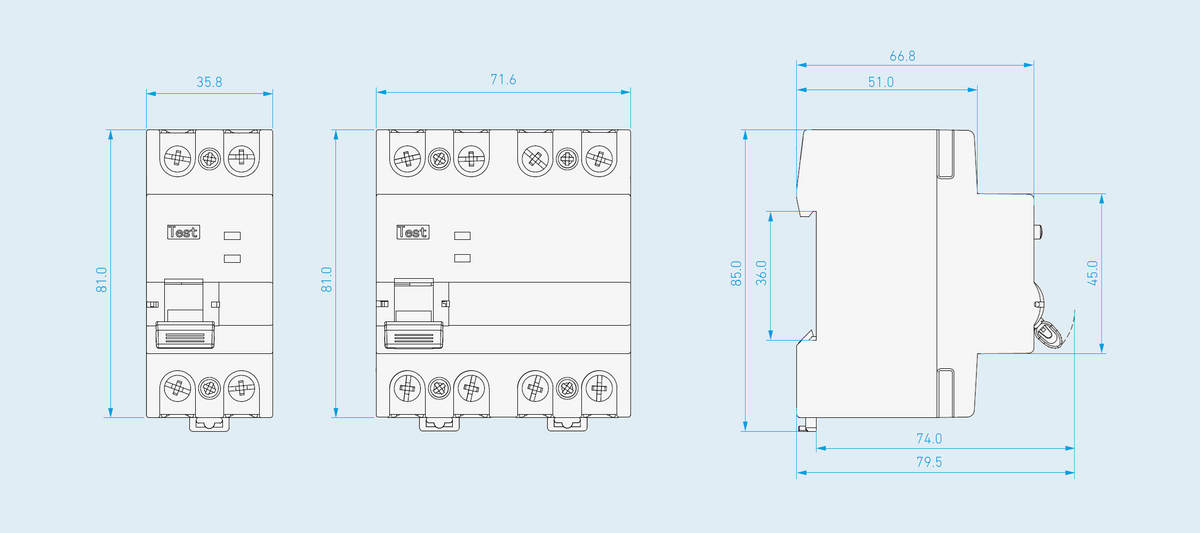

Abmessungen (H × T × B)	81 × 74 × 71,6 mm
Montage	Clipmontage auf DIN-Schiene, 35 × 7,5 mm
Einbaulage	Vertikal oder horizontal
Gehäuse	Flammhemmender Thermoplast
Sammelschienenanschluss	Stift- oder Gabeltyp

Hersteller
HD Hyundai Electric Co., Ltd.
477, Bundangsuseo-ro, Bundang-gu
13553 Seongnam-si, Gyeonggi-do
Republik Korea

Importeur und verantwortliche Person in der EU
OAM GmbH
Rotenturmstraße 16–18 / 1 / 6. OG
1010 Wien, Österreich
office@hdeon.com

Produktkennzeichnung
Marke: HYUNDAI ELECTRIC
Artikelnummer: HRC63S4PG4S0000C00016F
EAN: 8809617437450
CE-gekennzeichnet

Sicherheitshinweise

Montage, Anschluss und Inbetriebnahme nur durch eine Elektrofachkraft unter Beachtung der geltenden Errichtungsbestimmungen (z. B. ÖVE/ÖNORM E 8101, DIN VDE 0100).
Vor allen Arbeiten die Anlage spannungsfrei schalten, gegen Wiedereinschalten sichern und die Spannungsfreiheit feststellen.
Nur innerhalb der angegebenen technischen Daten (Nennspannung, Nennstrom, Schaltvermögen) einsetzen.
Beschädigte Geräte nicht installieren oder weiter betreiben. Das Gerät nicht öffnen oder verändern.
Die Schutzfunktion regelmäßig, mindestens halbjährlich, mit der Prüftaste kontrollieren.
Montage- und Bedienungsanleitung des Herstellers beachten und aufbewahren.
