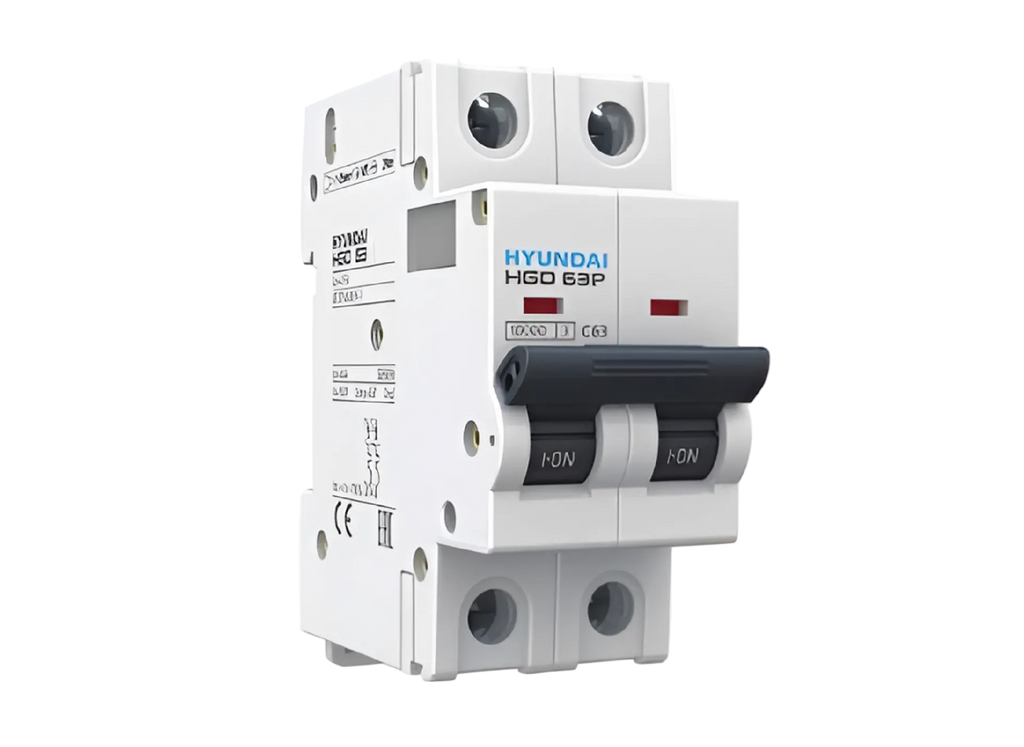

Hyundai HGD63P Leitungsschutzschalter 1P+N, 10 kA, Kennlinie B

Der Hyundai HGD63P schützt einphasige Stromkreise mit Phase und Neutralleiter zuverlässig vor Überlast und Kurzschluss. Die zweipolige 1P+N-Ausführung schaltet beide Leiter gemeinsam.

Das Kurzschlussschaltvermögen von 10 kA eignet sich für Installationen mit höheren prospektiven Kurzschlussströmen. Diese Ausführung besitzt die Auslösekennlinie B und ist mit 10, 16, 20 oder 25 A erhältlich. Kennlinie B eignet sich typischerweise für Stromkreise mit niedrigen Einschaltströmen.

Sie benötigen Kennlinie C? Zur Ausführung mit Kennlinie C

Vorteile

Zweipolige 1P+N-Ausführung für Phase und Neutralleiter
10 kA Kurzschlussschaltvermögen
Auslösekennlinie B mit 10, 16, 20 oder 25 A
Freiauslösemechanismus
13-teilige Lichtbogenlöschkammer
Doppelklemmen für Kabel und Sammelschiene
Stift- und Gabelsammelschienen geeignet
Optionale AUX-, ALT-, SHT-, UVT- und OVT-Zubehörmodule
Montage auf 35-mm-DIN-Schiene

Verfügbare Varianten

Kennlinie B: 10, 16, 20 und 25 A

Technische Daten

Modell	HGD63P
Referenzstandard	IEC/EN 60898-1; IEC/EN 60947-2
Polzahl	1P+N, zweipolig
Nennstrom (In)	10, 16, 20 oder 25 A
Nennspannung (Ue)	240/415 V AC
Nennfrequenz	50/60 Hz
Kurzschlussschaltvermögen (Icn)	10 kA, Ics = 75 % Icn
Auslösekennlinie	B, magnetische Auslösung bei 3–5 × In
Bemessungs-Isolationsspannung (Ui)	500 V
Bemessungsstoßspannung (Uimp)	4 kV
Dielektrische Festigkeit	2,5 kV
Elektrische / mechanische Lebensdauer	10.000 / 20.000 Schaltspiele
Betriebstemperatur	−40 °C bis +55 °C
Luftfeuchtigkeit	95 % RH
Energiebegrenzungsklasse	3
Anschlussquerschnitt (max.)	25 mm²
Anzugsmoment	2 Nm
Vibrationsfestigkeit	3 g
Stoßfestigkeit	40 mm freier Fall
Schutzart	IP20
Kontaktanzeige	Rot = EIN, Grün = AUS
Nettogewicht	0,115 kg pro Pol, ca. 0,230 kg gesamt

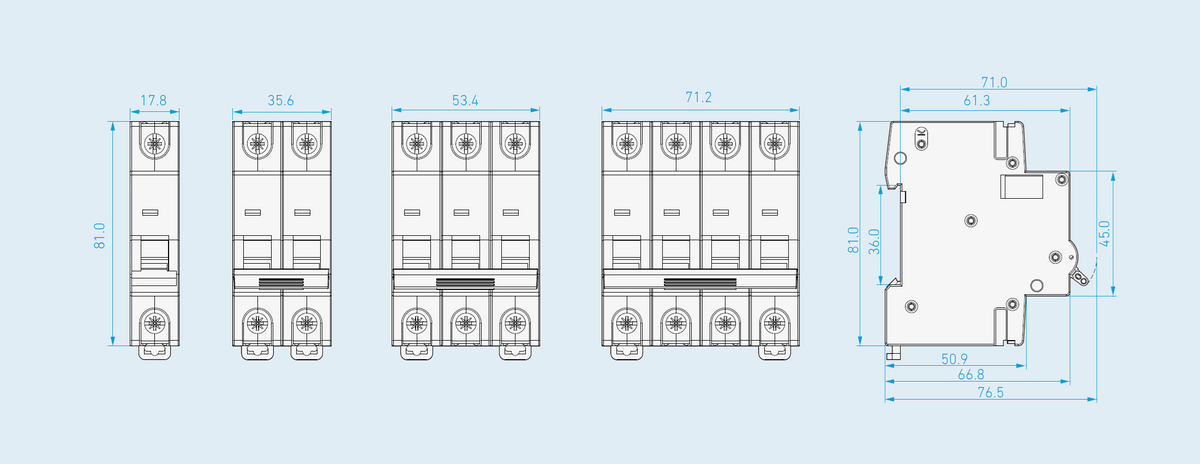

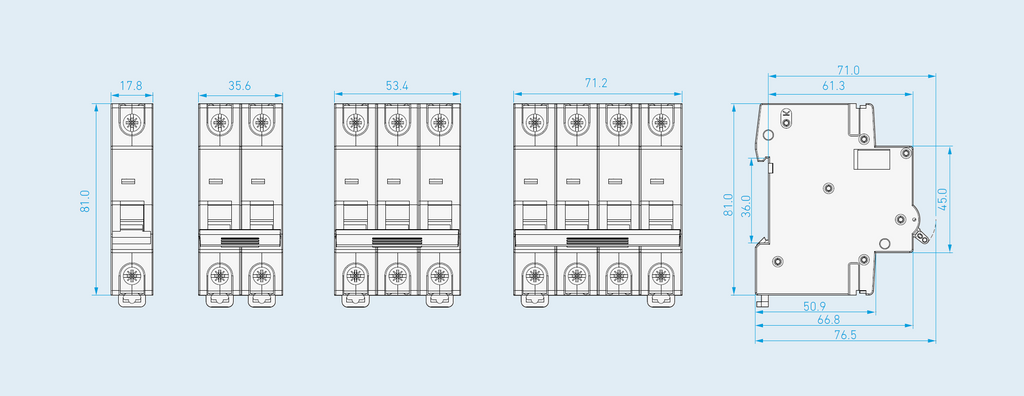

Abmessungen pro Pol (H × T × B)	81 × 71 × 17,8 mm
Gesamtbreite	Ca. 35,6 mm
Montage	Clipmontage auf DIN-Schiene, 35 × 7,5 mm
Einbaulage	Vertikal oder horizontal
Gehäuse	Flammhemmender Thermoplast
Sammelschienenanschluss	Stift- oder Gabeltyp
Zubehör	AUX, ALT, SHT, UVT und OVT verfügbar

Hersteller
HD Hyundai Electric Co., Ltd.
477, Bundangsuseo-ro, Bundang-gu
13553 Seongnam-si, Gyeonggi-do
Republik Korea

Importeur und verantwortliche Person in der EU
OAM GmbH
Rotenturmstraße 16–18 / 1 / 6. OG
1010 Wien, Österreich
office@hdeon.com

Produktkennzeichnung
Marke: HYUNDAI ELECTRIC
Artikelnummer: HGD63P1NMBS0000C00010
EAN: 8809791081944
CE-gekennzeichnet

Sicherheitshinweise

Montage, Anschluss und Inbetriebnahme nur durch eine Elektrofachkraft unter Beachtung der geltenden Errichtungsbestimmungen (z. B. ÖVE/ÖNORM E 8101, DIN VDE 0100).
Vor allen Arbeiten die Anlage spannungsfrei schalten, gegen Wiedereinschalten sichern und die Spannungsfreiheit feststellen.
Nur innerhalb der angegebenen technischen Daten (Nennspannung, Nennstrom, Schaltvermögen) einsetzen.
Beschädigte Geräte nicht installieren oder weiter betreiben. Das Gerät nicht öffnen oder verändern.
Montage- und Bedienungsanleitung des Herstellers beachten und aufbewahren.
