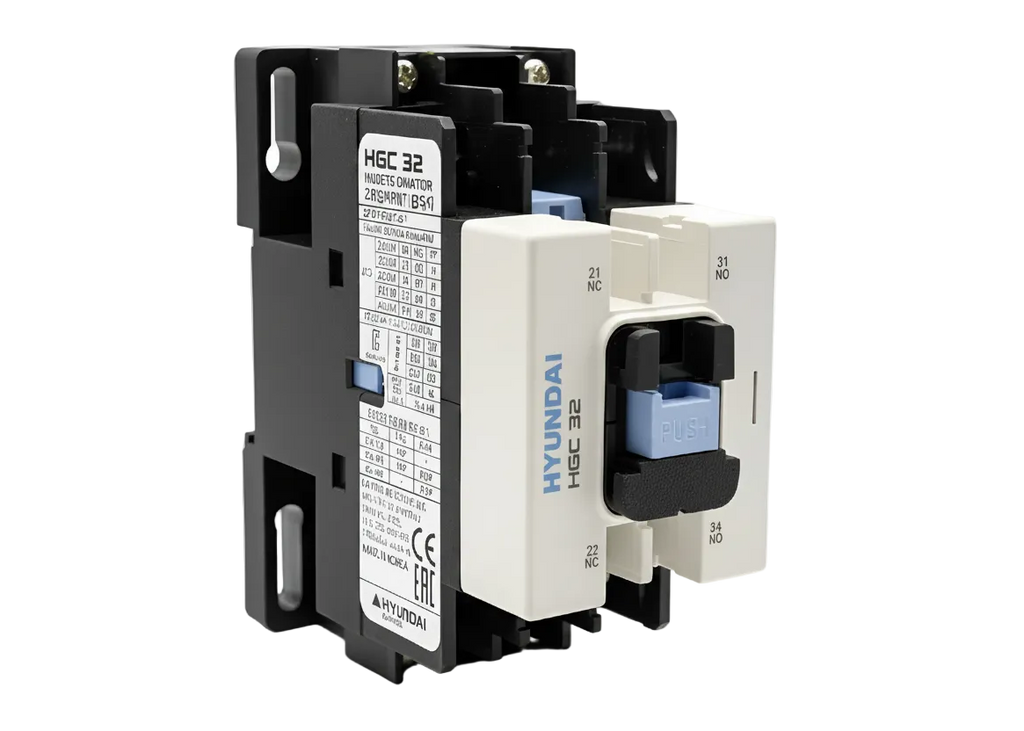

Hyundai Leistungsschütz HGC 3P 32A 690V – Motorschutz, IEC 60947-4
Hyundai Leistungsschütz HGC 3P 32A 690V – Motorschutz, IEC 60947-4
Produktbeschreibung
Robuste Motorschutz- und Steuerungslösung für industrielle Anwendungen
Der Hyundai HGC Leistungsschütz wird zur Steuerung von Motoren und Betriebsmitteln eingesetzt und ist für MCC-, Thermal- und Wasserkraft-Schaltanlagen ausgelegt.
Hyundai bietet eine breite Palette von 9 A bis 800 A.
Das modulare, kompakte Design ist 30 % kleiner als das Vorgängermodell und überzeugt durch optimierte Verdrahtung, integrierten Hilfskontakt sowie hohe Produktzuverlässigkeit nach IEC 60947-4.
- Modulares, kompaktes Design – 30 % kleiner als Vorgängermodell
- Integrierter Hilfskontakt (1NO/1NC standard)
- Auf-/Abwärts-Anordnung der Spulenklemme
- Schrauben- und Schienenmontage
- IEC 60947-4 konform
Referenzstandard |
IEC 60947-4 |
Polzahl |
3P |
Bemessungs-Isolationsspannung (Ui) |
800 V |
Nennbetriebsspannung (Ue) |
690 V |
Bemessungsstoßspannung (Uimp) |
6 kV |
Nennwärmestrom (Ith) AC1 |
55 A |
Nennleistung AC3 200–240 V |
7,5 kW / 32 A |
Nennleistung AC3 380–440 V |
15 kW / 32 A |
Nennleistung AC3 500–550 V |
18,5 kW / 28 A |
Nennleistung AC3 660–690 V |
18,5 kW / 20 A |
Elektrische Lebensdauer AC3 |
200.000 Schaltspiele |
Mechanische Lebensdauer |
1.500.000 Schaltspiele |
Nennleistung AC4 200–240 V |
3,7 kW / 18 A |
Nennleistung AC4 380–440 V |
5,5 kW / 13 A |
Elektrische Lebensdauer AC4 |
30.000 Schaltspiele |
Hilfskontakt Standard (AC/DC) |
1NO1NC |
Hilfskontakt Zusatz (AC/DC) |
2NO2NC |
Montage |
Schrauben- und Schienenmontage |

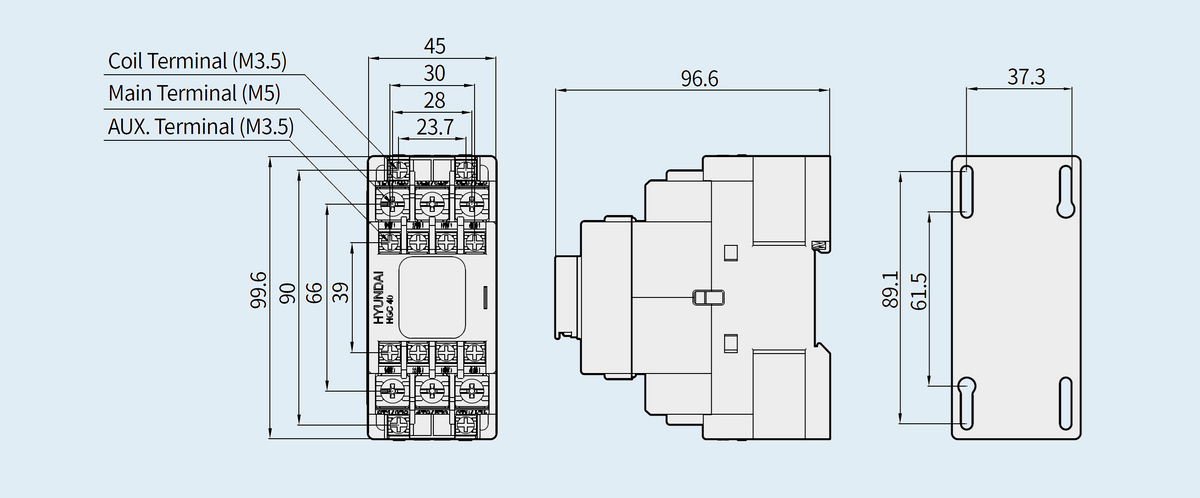

Abmessungen AC (B×H×T) |
45 × 99,6 × 96,6 mm |
Abmessungen DC (B×H×T) |
45 × 99,6 × 129,5 mm |
Produktsicherheit & Herstellerangaben
Hersteller
HD Hyundai Electric Co., Ltd.
477, Bundangsuseo-ro, Bundang-gu
13553 Seongnam-si, Gyeonggi-do
Republik Korea
Importeur und verantwortliche Person in der EU
OAM GmbH
Rotenturmstraße 16–18 / 1 / 6. OG
1010 Wien, Österreich
office@hdeon.com
Produktkennzeichnung
Marke: HYUNDAI ELECTRIC
Artikelnummer: HGC3211NSX220
EAN: 8809440519378
CE-gekennzeichnet
Sicherheitshinweise
- Montage, Anschluss und Inbetriebnahme nur durch eine Elektrofachkraft unter Beachtung der geltenden Errichtungsbestimmungen (z. B. ÖVE/ÖNORM E 8101, DIN VDE 0100).
- Vor allen Arbeiten die Anlage spannungsfrei schalten, gegen Wiedereinschalten sichern und die Spannungsfreiheit feststellen.
- Nur innerhalb der angegebenen technischen Daten (Nennspannung, Nennstrom, Schaltvermögen) einsetzen.
- Beschädigte Geräte nicht installieren oder weiter betreiben. Das Gerät nicht öffnen oder verändern.
- Montage- und Bedienungsanleitung des Herstellers beachten und aufbewahren.
