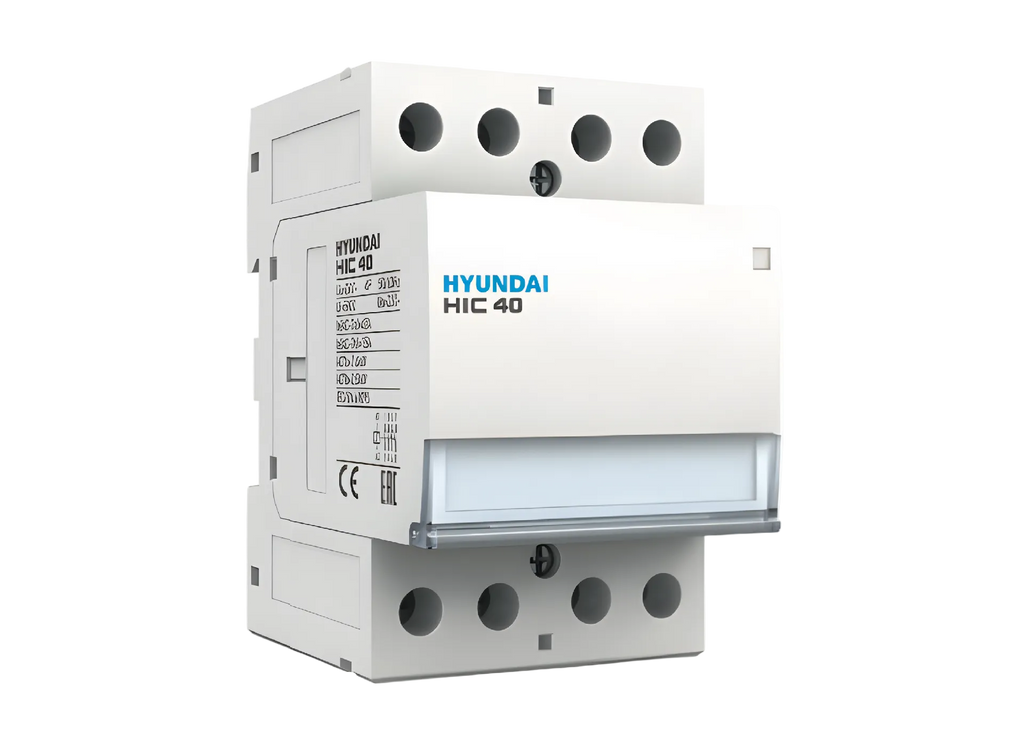

Hyundai HIC40 Installationsschütz 40 A, 4-polig

Der Hyundai HIC40 ist ein geräuscharmer Installationsschütz für die zuverlässige Steuerung leistungsstärkerer elektrischer Verbraucher in Wohn-, Gewerbe- und Zweckgebäuden. Mit 40 A Nennstrom, vier Polen und 230 V Steuerspannung eignet er sich unter anderem für Gebäudeautomation, Beleuchtung, Lüftung, Heizung, Pumpen und Brandschutzanlagen.

Die 4NO-Ausführung schaltet vier Strompfade gleichzeitig. Der Schütz wird auf einer 35-mm-DIN-Schiene montiert und arbeitet besonders leise, wodurch er sich auch für geräuschsensible Gebäudebereiche eignet.

Vorteile

40 A Nennstrom bei AC-1 und AC-7a
Vier Schließerkontakte: 4NO+0NC
Geräuscharmer Schaltbetrieb für Wohn- und Gewerbebereiche
230 V Steuerspannung
Für Gebäudeautomation, Beleuchtung, Lüftung, Heizung und Pumpen
Montage auf 35-mm-DIN-Schiene
Geprüft nach IEC/EN 61095

Technische Daten

Modell	HIC40
Referenzstandard	IEC/EN 61095
Polzahl	4P
Kontaktkonfiguration	4NO+0NC
Nennstrom (In)	40 A
Nennspannung (Ue)	400 V
Bemessungs-Isolationsspannung (Ui)	500 V
Nennsteuerspannung (Uc)	230 V
Nennfrequenz	50/60 Hz
Verwendungskategorie	AC-1, AC-7a, AC-7b
Elektrische Lebensdauer	100.000 Schaltspiele
Mechanische Lebensdauer	1.000.000 Schaltspiele
Nennleistung 4NO / 3NO+1NC / 4NC	26,5 kW (AC-7a) / 6,5 kW (AC-7b)
Nennleistung 2NO+2NC	7,6 kW (AC-7a) / 2,5 kW (AC-7b)
Nennbetriebsstrom (Ie)	40 A (AC-1/AC-7a) / 15 A (AC-7b)
Betriebstemperatur	−40 °C bis +55 °C
Luftfeuchtigkeit	90 % bei 20 °C / 50 % bei 40 °C
Anschlussquerschnitt (max.)	25 mm²
Anzugsmoment	2,5 Nm
Schutzart	IP20
Gewicht	340,4 g

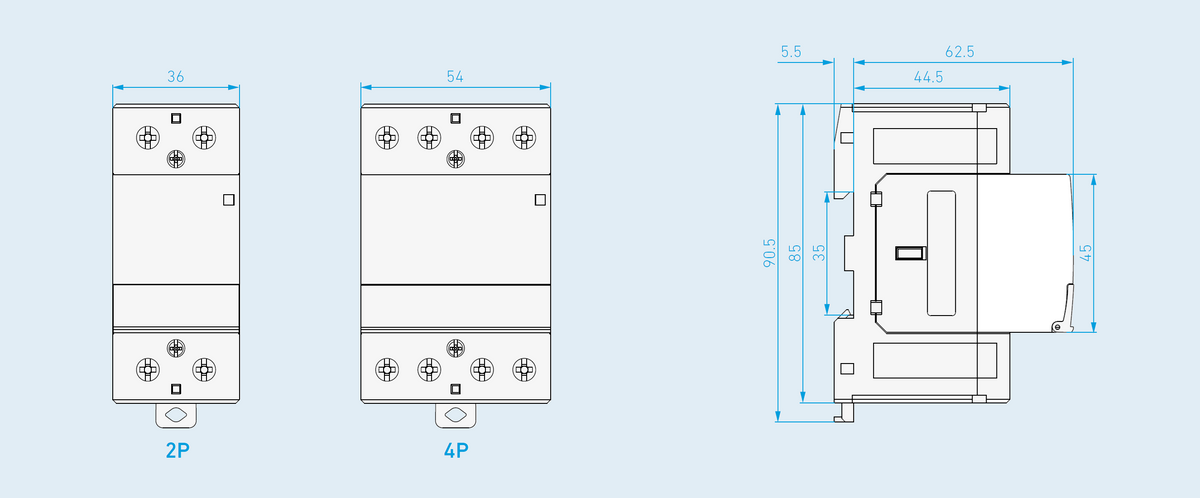

Abmessungen (H × T × B)	54 × 85 × 62,5 mm
Montage	Clipmontage auf DIN-Schiene, 35 × 7,5 mm
Sammelschienenanschluss oben/unten	Stifttyp

Hersteller
HD Hyundai Electric Co., Ltd.
477, Bundangsuseo-ro, Bundang-gu
13553 Seongnam-si, Gyeonggi-do
Republik Korea

Importeur und verantwortliche Person in der EU
OAM GmbH
Rotenturmstraße 16–18 / 1 / 6. OG
1010 Wien, Österreich
office@hdeon.com

Produktkennzeichnung
Marke: HYUNDAI ELECTRIC
Artikelnummer: HIC4040NSX230
CE-gekennzeichnet

Sicherheitshinweise

Montage, Anschluss und Inbetriebnahme nur durch eine Elektrofachkraft unter Beachtung der geltenden Errichtungsbestimmungen (z. B. ÖVE/ÖNORM E 8101, DIN VDE 0100).
Vor allen Arbeiten die Anlage spannungsfrei schalten, gegen Wiedereinschalten sichern und die Spannungsfreiheit feststellen.
Nur innerhalb der angegebenen technischen Daten (Nennspannung, Nennstrom, Schaltvermögen) einsetzen.
Beschädigte Geräte nicht installieren oder weiter betreiben. Das Gerät nicht öffnen oder verändern.
Montage- und Bedienungsanleitung des Herstellers beachten und aufbewahren.
