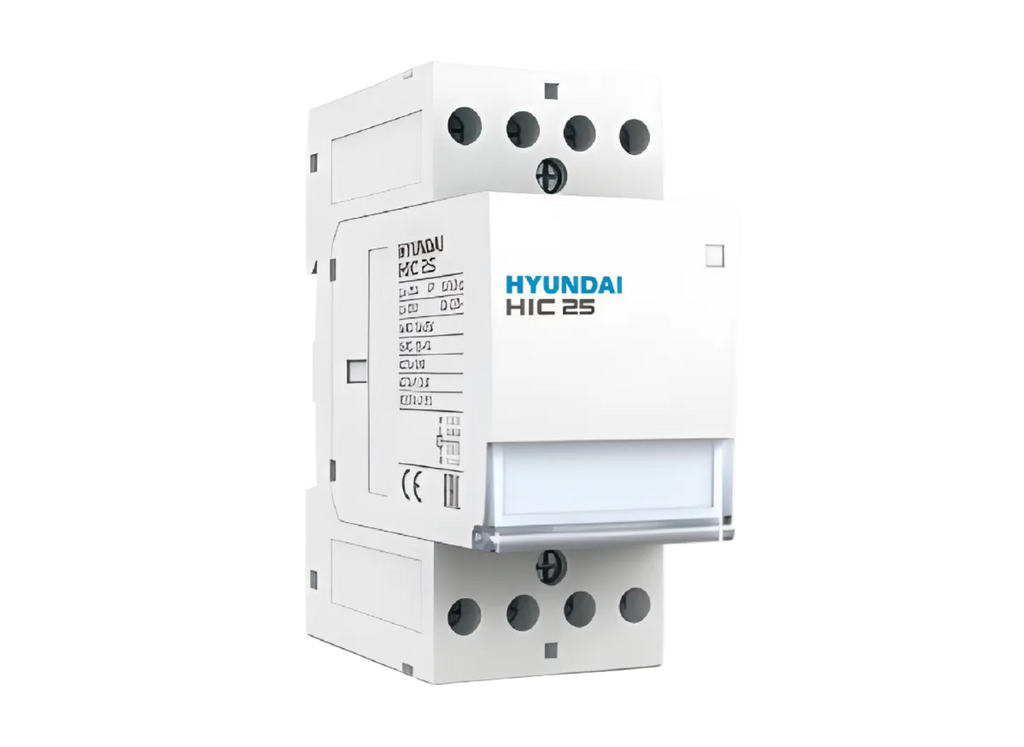

Hyundai HIC25 Installationsschütz 25 A, 4-polig

Der Hyundai HIC25 ist ein geräuscharmer Installationsschütz für die zuverlässige Steuerung elektrischer Verbraucher in Wohn-, Gewerbe- und Zweckgebäuden. Mit 25 A Nennstrom, vier Polen und 230 V Steuerspannung eignet er sich unter anderem für Gebäudeautomation, Beleuchtung, Lüftung, Heizung, Pumpen und Brandschutzanlagen.

Der kompakte Schütz wird auf einer 35-mm-DIN-Schiene montiert. Sein leiser Schaltbetrieb macht ihn besonders für Bereiche geeignet, in denen störende Schaltgeräusche vermieden werden sollen.

Vorteile

25 A Nennstrom bei AC-1 und AC-7a
Geräuscharmer Schaltbetrieb für Wohn- und Gewerbebereiche
Vierpolige Ausführung mit 230 V Steuerspannung
Für Gebäudeautomation, Beleuchtung, Lüftung, Heizung und Pumpen
Schnelle Montage auf 35-mm-DIN-Schiene
Geprüft nach IEC/EN 61095

Technische Daten

Modell	HIC25
Referenzstandard	IEC/EN 61095
Polzahl	4P
Nennstrom (In)	25 A
Nennspannung (Ue)	400 V
Bemessungs-Isolationsspannung (Ui)	500 V
Nennsteuerspannung (Uc)	230 V
Nennfrequenz	50/60 Hz
Verwendungskategorie	AC-1, AC-7a, AC-7b
Elektrische Lebensdauer	100.000 Schaltspiele
Mechanische Lebensdauer	1.000.000 Schaltspiele
Nennleistung 4NO / 3NO+1NC / 4NC	14 kW (AC-7a) / 4 kW (AC-7b)
Nennleistung 2NO+2NC	5 kW (AC-7a) / 1,2 kW (AC-7b)
Nennbetriebsstrom (Ie)	25 A (AC-1/AC-7a) / 9 A (AC-7b)
Betriebstemperatur	−40 °C bis +55 °C
Luftfeuchtigkeit	90 % bei 20 °C / 50 % bei 40 °C
Anschlussquerschnitt (max.)	6 mm²
Anzugsmoment	1,2 Nm
Schutzart	IP20
Gewicht	235,6 g

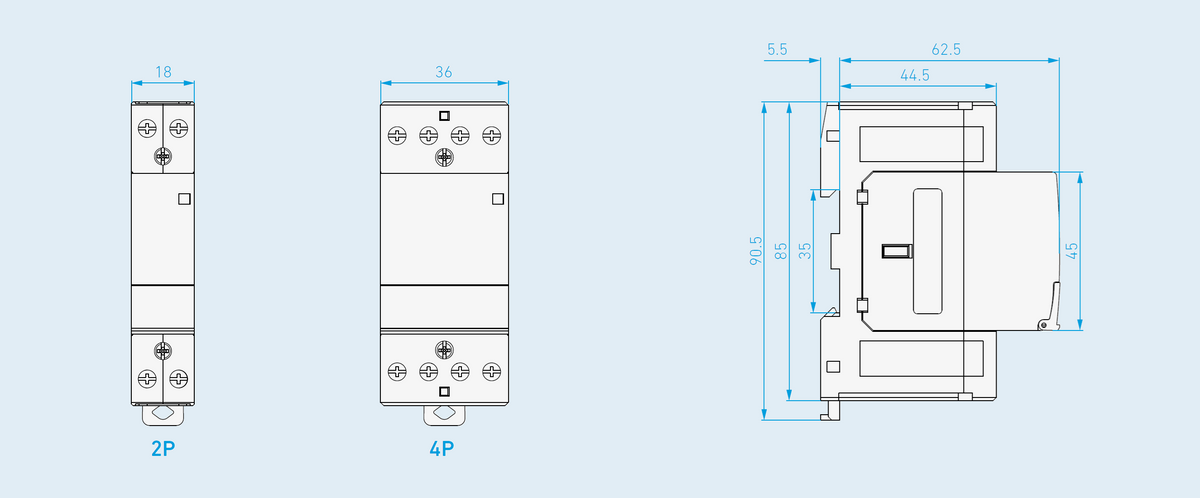

Abmessungen (H × T × B)	36 × 85 × 62,5 mm
Montage	Clipmontage auf DIN-Schiene, 35 × 7,5 mm
Sammelschienenanschluss oben/unten	Stifttyp

Hersteller
HD Hyundai Electric Co., Ltd.
477, Bundangsuseo-ro, Bundang-gu
13553 Seongnam-si, Gyeonggi-do
Republik Korea

Importeur und verantwortliche Person in der EU
OAM GmbH
Rotenturmstraße 16–18 / 1 / 6. OG
1010 Wien, Österreich
office@hdeon.com

Produktkennzeichnung
Marke: HYUNDAI ELECTRIC
Artikelnummer: HIC2540NSX230
CE-gekennzeichnet

Sicherheitshinweise

Montage, Anschluss und Inbetriebnahme nur durch eine Elektrofachkraft unter Beachtung der geltenden Errichtungsbestimmungen (z. B. ÖVE/ÖNORM E 8101, DIN VDE 0100).
Vor allen Arbeiten die Anlage spannungsfrei schalten, gegen Wiedereinschalten sichern und die Spannungsfreiheit feststellen.
Nur innerhalb der angegebenen technischen Daten (Nennspannung, Nennstrom, Schaltvermögen) einsetzen.
Beschädigte Geräte nicht installieren oder weiter betreiben. Das Gerät nicht öffnen oder verändern.
Montage- und Bedienungsanleitung des Herstellers beachten und aufbewahren.
